簡介

處于河口海岸區的橋梁橋墩結構除了長期處于氯離子環境中之外，還會遭受河口含砂浪涌的長期沖刷作用，導致氯鹽侵蝕和含砂潮水浪涌的雙重作用，這種外部多環境侵蝕因素作用對混凝土橋墩保護層會產生氯離子侵蝕和沖蝕破壞影響，從而造成混凝土保護層的失效。

本試驗機將從氯鹽侵蝕和含砂水流沖蝕二者聯合作用開展對混凝土耐久性的研究，為二者復疊效應條件下的混凝土耐久性壽命評估提供試驗依據和技術支持。

配套使用氯離子含量綜合測試平臺，即可表征含砂海水沖刷腐蝕對于離子遷移的加速作用。

產品描述

含砂(海)水流沖刷腐蝕試驗機是專門為混凝土沖刷腐蝕開發的一款產品，能夠沖刷混凝土表面2cm*5cm的截面積；8英寸的觸摸屏來改變水泵輸出的大小，通過高精度流量計，從而控制流速，流量計襯里材質為聚四氟乙烯，電極材質為316L不銹鋼；箱體底部通過攪拌電機使砂子和海水充分攪拌，不會出現分層現象；并且配備保護設置，開機時為防止水位過低，無法淹沒水泵進水口，導致設備工作時，水泵里存在大量空氣，從而影響工作的準確性，因此配備了316L耐高溫傳感器，開機通過傳感器信號，低于水位時，系統將不運行實驗。



主要參數

1. 通道數量為4個，可單獨運行，也可同時運行；

2. 可通過變頻器調節液體流量的速率，最大為20m/s，最小為4m/s，其他檔位亦可調節；

3. 可調節樣品夾具的角度，通過旋轉羅盤，沖刷角度分15、30、45、60和90五檔可調；

4. 樣品沖刷口的橫截面積2cm*5cm（可訂制）；

5. 樣品沖刷口與試件的距離13cm；（可訂制）

6. 選用高精度電磁流量計，精度等級0.5級，測量范圍0-999m³/h；

7. 流量計工作壓力1.6Mpa；

8. 流量計襯里材質為聚四氟乙烯，電極材質為316L不銹鋼；

9. 整機材質316L不銹鋼，外框加固；

10. 8寸觸摸屏控制器，可手機聯機監控和報警；

11. 沖刷用耐腐耐磨變頻砂漿泵2臺，Q=80m3/h ，H=15M ，R=2900轉/分，N=15KW；攪拌用耐腐耐磨砂漿泵1臺，Q=15m3/h， H=15M ，R=2900轉/分，N=3KW；

外形尺寸：3866x1400x2486mm，總裝重量約4000kg。

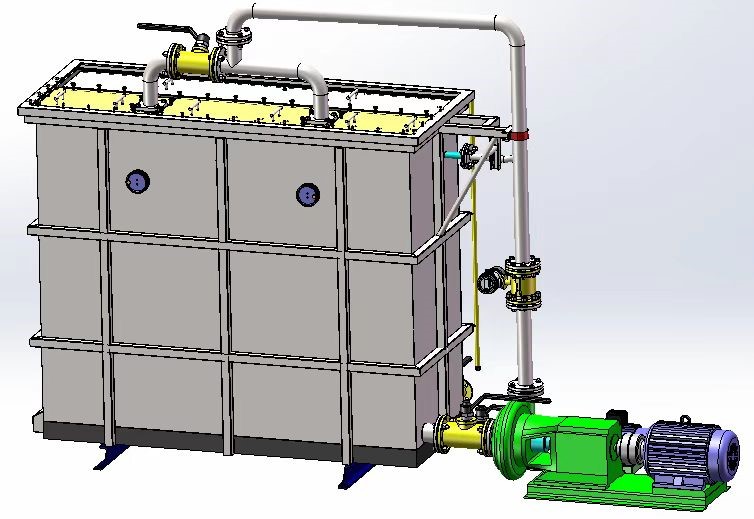

2通道試驗機效果圖

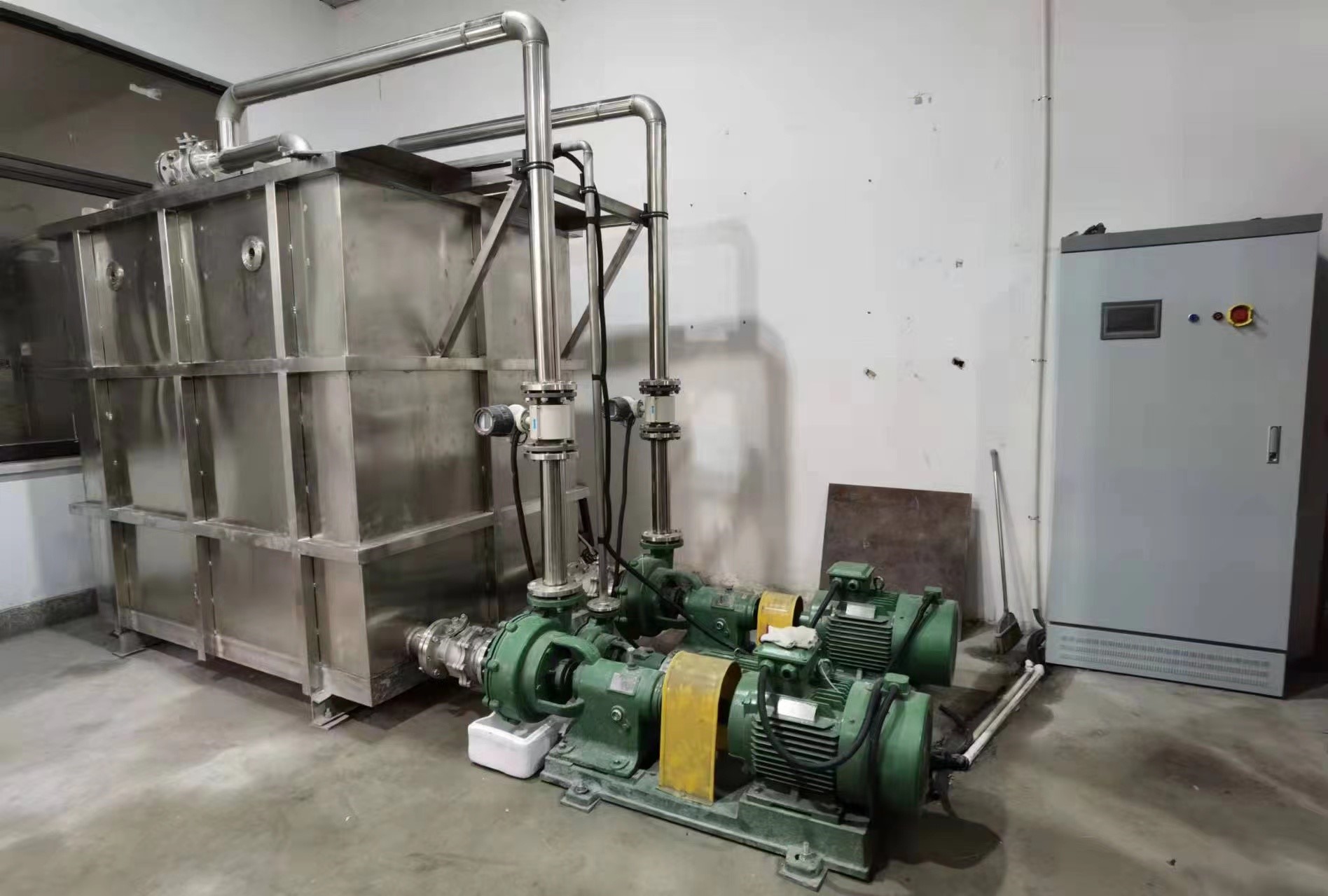

4通道試驗機實物圖
